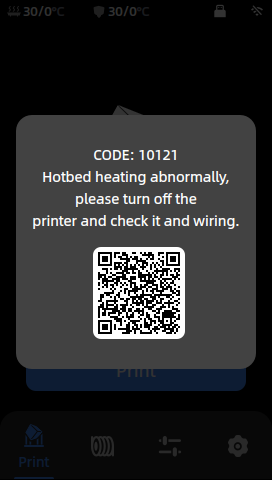

КОД:10121 Аномальний нагрів стіл Kobra 3 Combo

1. Інструменти:

• S2.5 шестигранний ключ
• Хрестова викрутка
• мультиметр

2. Перевірте електропроводку парника:

Крок 1. Вимкніть принтер

Перш ніж перевіряти електропроводку, вимкніть принтер і від'єднайте джерело живлення, щоб забезпечити безпечну роботу.

Крок 2. Зніміть базову пластину принтера

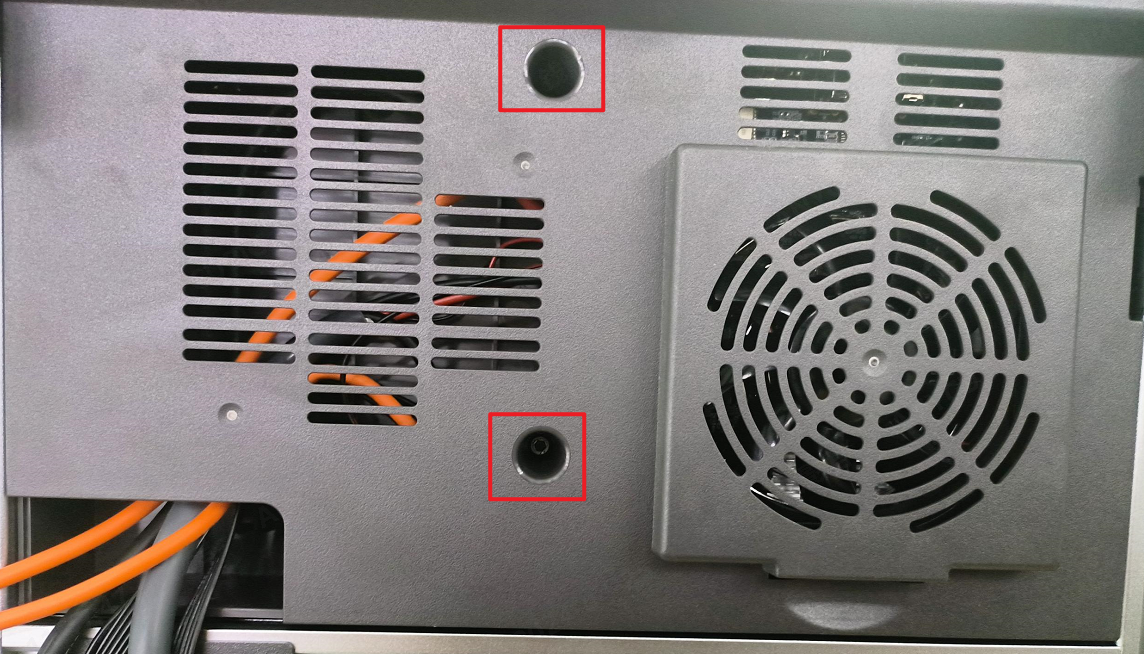

Використовуйте шестигранний ключ S2.5, щоб відкрутити два гвинти, що тримають базову пластину. Від’єднайте кабель вентилятора охолодження та зніміть нижню пластину.

Крок 3. Перевірте кабель підігріву ліжка.

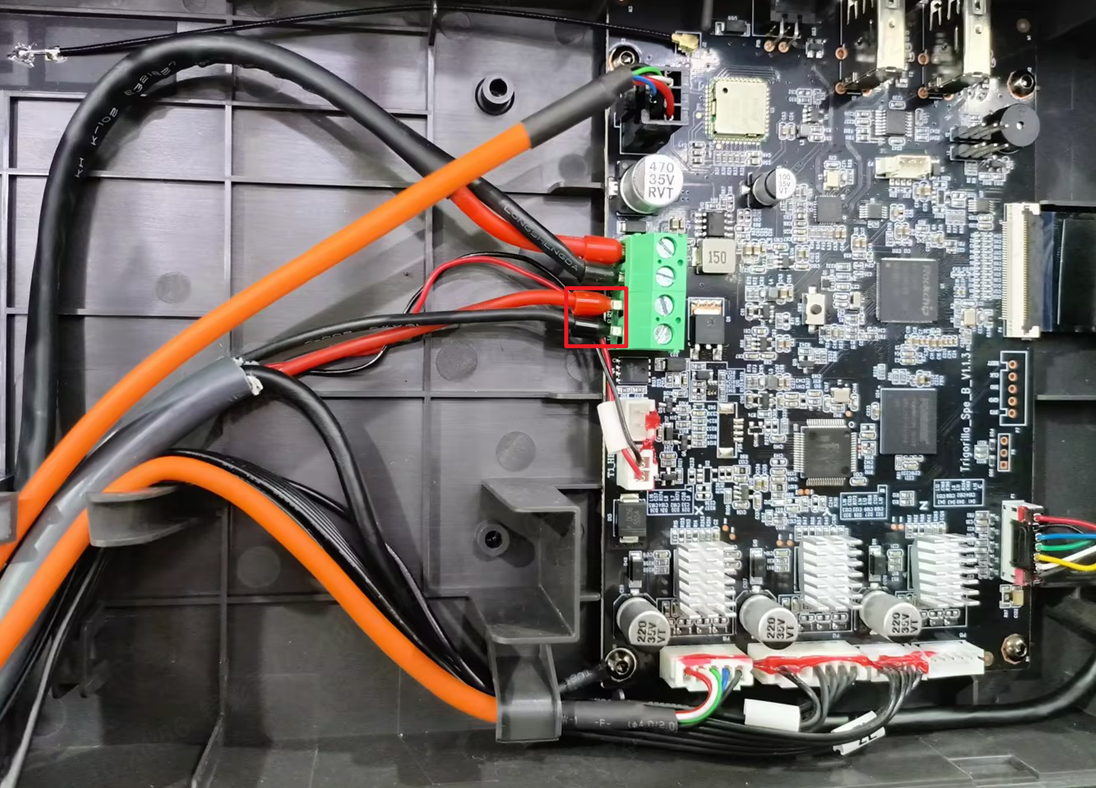

(1) Обережно потягніть кабель ліжка з підігрівом, щоб перевірити, чи він ослаблений чи від’єднаний.

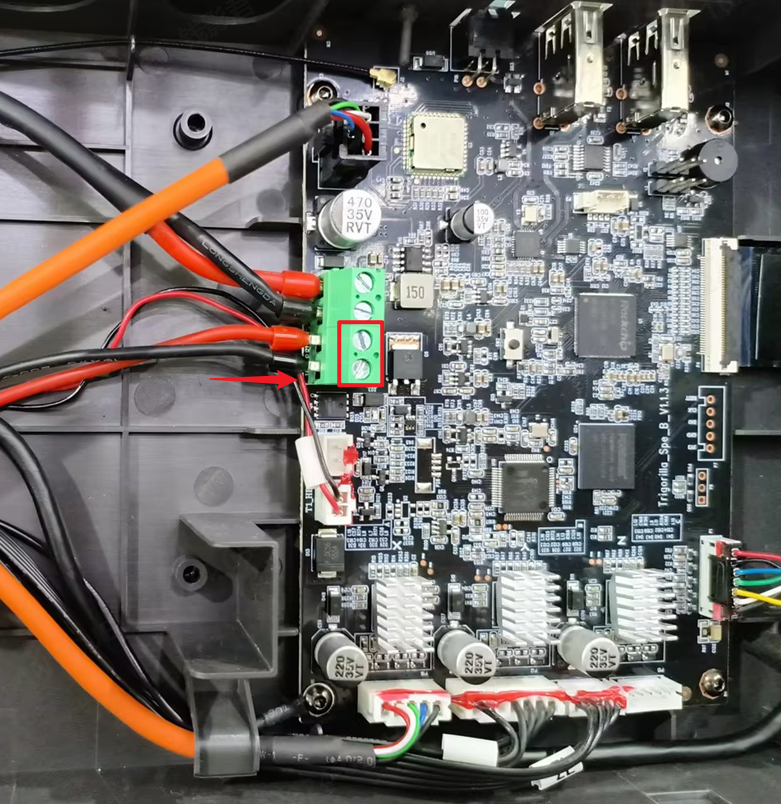

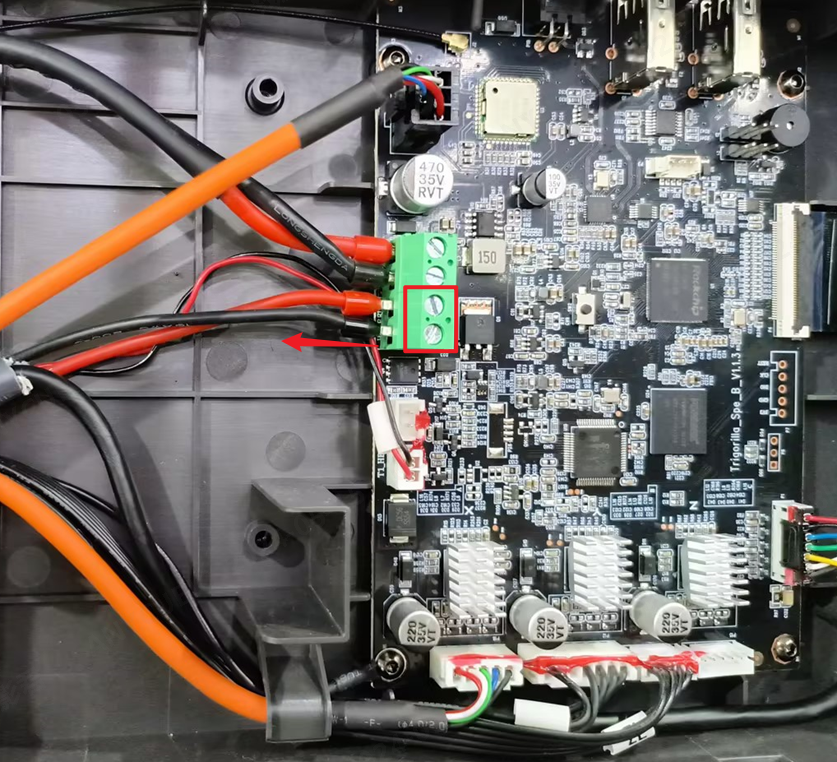

(2) Якщо кабель ослаблений або від'єднаний, скористайтеся хрестовою викруткою, щоб послабити гвинти, які кріплять кабель підігріву, а потім знову приєднайте та затягніть кабель підігріву.

3. Виміряйте напругу материнської плати:

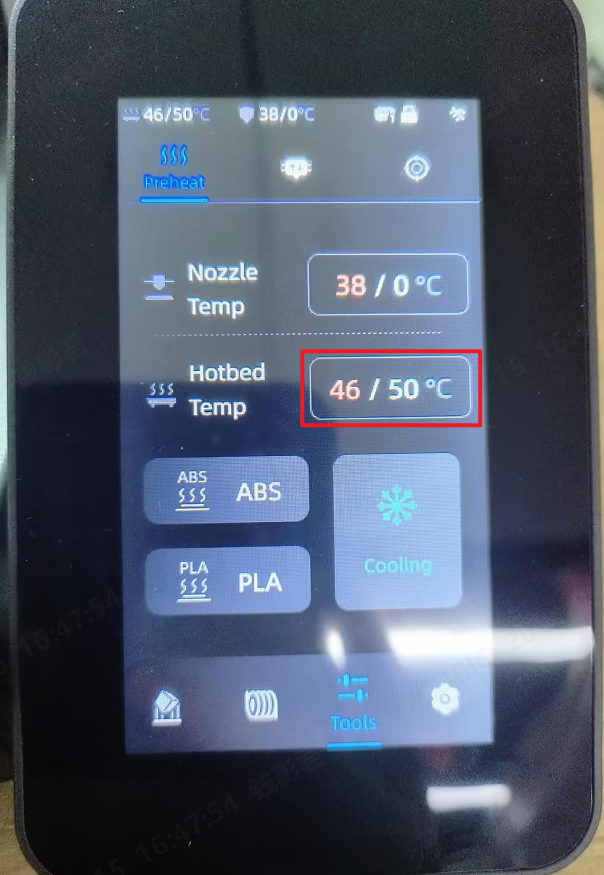

Крок 1: Розігрійте нагріте ліжко

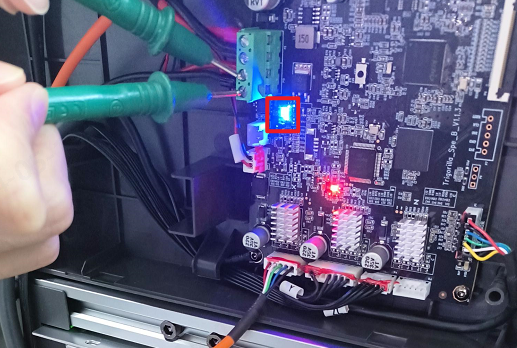

Спочатку розігрійте розігріту грядку до 50 градусів. Якщо під час процесу нагрівання синій індикатор материнської плати світиться, це означає, що ліжко з підігрівом нагрівається нормально. Якщо він блимає, це означає, що нагрівання ліжка з підігрівом завершено. Якщо він не світиться, це вказує на ненормальність нагріву шару з підігрівом, і потрібне вимірювання напруги.

Крок 2: Виміряйте напругу материнської плати під час нагрівання

Примітка. Цей крок вимагає певних знань з електрики та вимірювального обладнання. Оскільки мультиметри різних марок мають різні діапазони вимірювань, налаштуйте мультиметр на відповідний діапазон.

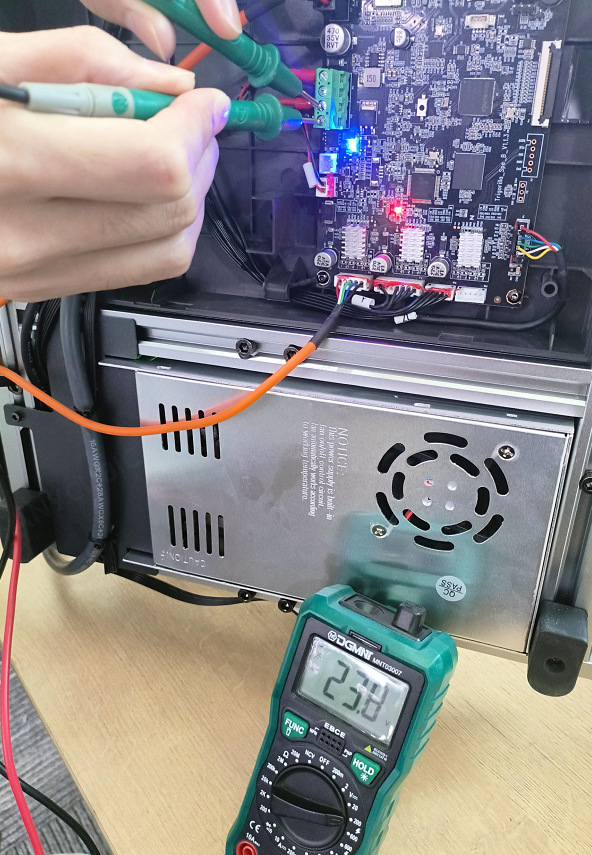

Під час нагрівання підігрітого шару до 50 градусів за Цельсієм встановіть мультиметр на діапазон напруги 200 В постійного струму. Помістіть червоний зонд (позитивний) на третій порт зверху вниз, а чорний зонд (негативний) на четвертий порт зверху вниз. Виміряйте, чи напруга материнської плати під час нагрівання становить 24±2В. Якщо виміряна напруга знаходиться в межах норми, це означає, що материнська плата справна. В іншому випадку, якщо виміряна напруга не в межах нормального діапазону, це вказує на несправність материнської плати, і материнську плату потрібно замінити.
